FM 880 FPEX - Thermostat IROX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat numérique
Marque	IROX
Modèle	FM 880 FPEX
Alimentation	Pile bouton G-13 (LR44) 1,5 V DC
Autonomie de la pile	1 an
Plage de mesure	-10°C à +110°C (14°F à 230°F)
Résolution	0,1°C (0,25°F)
Précision	±1,5°C (0°C à 50°C) ; ±2°C (reste)
Cycle de mesure	1 s ou 10 s (sélectionnable)
Sortie d'alarme	Onde carrée 4 kHz, 1 minute
Réglage des seuils	Par pas de 1°C
Température de fonctionnement	-5°C à +50°C
Température de stockage	-20°C à +60°C
Type de pile	G-13 (bouton)
Fonctions	Affichage numérique, alarmes haute et basse, sonde externe (selon modèle)
Connectique	Brochage 7 broches (PIN 1-7)
Entretien	Nettoyer avec un chiffon sec. Éviter l'humidité.
Sécurité	Utiliser uniquement pile recommandée. Ne pas exposer à des températures extrêmes.
Pièces détachées	Pile G-13 standard

FOIRE AUX QUESTIONS - FM 880 FPEX IROX

Comment régler la température d'alarme haute ?

Pour régler l'alarme haute, appuyez sur S3 pour entrer en mode réglage. Appuyez sur S1 ou S2 pour augmenter ou diminuer de 1°C par pression, ou maintenez pour un changement rapide. Appuyez à nouveau sur S3 pour activer l'alarme haute. L'indicateur HI s'affiche.

Comment régler la température d'alarme basse ?

Pour régler l'alarme basse, appuyez sur S4 pour entrer en mode réglage. Utilisez S1 ou S2 pour modifier le point de consigne par pas de 1°C. Appuyez à nouveau sur S4 pour activer l'alarme basse. L'indicateur LO s'affiche.

Comment désactiver l'alarme ?

Pour désactiver temporairement l'alarme, appuyez sur l'un des boutons S1 à S4 pendant qu'elle sonne. Pour désactiver définitivement l'alarme haute ou basse, entrez en mode réglage correspondant (S3 pour haute, S4 pour basse) puis appuyez simultanément sur S1 et S2 jusqu'à ce que l'indicateur HI ou LO disparaisse.

Quel type de pile utiliser ?

Le module utilise une pile bouton de type G-13 (équivalente LR44) de 1,5 V DC. Cette pile assure une autonomie d'environ 1 an.

Comment remplacer la pile ?

Ouvrez le compartiment à pile situé au dos du module. Retirez la pile usagée et insérez une nouvelle pile G-13 en respectant la polarité. Refermez le compartiment.

Quelle est la précision de l'appareil ?

La précision est de ±1,5°C dans la plage de 0°C à 50°C et de ±2°C en dehors de cette plage. La résolution d'affichage est de 0,1°C.

Peut-on utiliser une sonde externe ?

Oui, selon le modèle, une sonde externe peut être connectée. La sonde peut mesurer jusqu'à +110°C, mais le module lui-même doit rester à une température inférieure à +50°C pour un fonctionnement correct.

Que signifie un affichage clignotant ?

Un affichage clignotant indique généralement que le mode réglage de l'alarme est activé. Par exemple, lors du réglage de l'alarme basse, l'affichage peut clignoter et montrer [-] avant de confirmer.

La température est-elle affichée en Celsius ou Fahrenheit ?

L'appareil affiche la température en degrés Celsius par défaut. Il peut également afficher en Fahrenheit si la version le permet. La notice mentionne les deux unités.

Comment nettoyer le thermostat ?

Utilisez un chiffon sec et doux pour nettoyer l'extérieur du module. Évitez tout contact avec l'eau ou des produits chimiques agressifs. N'immergez jamais l'appareil.

MODE D'EMPLOI FM 880 FPEX IROX

PIN 5: High Temperature Alarm Setting Display.
PIN 6: Set Alarm temperature by down advancing Temperature Setting Digits (-1^) PIN 7: Set Alarm temperature by up advancing Temperature Setting Digits (+1^) .

TECHNICAL DATA Digital temperature display Temperature measuring range: -10^ to 110^ (14°F to 230°F) Resolution: 0.1^ (0.25F).
Current: 10μA (Average) * Temperature sensing cycle: 1 sec or 10 sec. * Alarm output: 4 KHz for 1 minute * Temperature set points: 1^ ( 1^ ) steps * Working voltage: 1.5V D.C. (Minimum 1.25V, Maximum 1.65V)
Temperature measurement accuracy:
+/- 1.5°C for 0°C to 50°C (+/- 3°F for 32°F to 122°F)
+/- 2°C (+/- 4°F) for rest of range
Battery type : G-13 size button cell battery
Battery lift : 1 year
* Operating temperature of module : -5^ to +50^ (23°F to 122°F)
* Storage temperature -20°C to +60°C (0°F to 140°F)
OPERATION
For models with external connection only
FM 880 FPEX (vista posteriore)
* Storage temperature -20°C to +60°C (0°F to 140°F)
OPERATION
Pin Assignment:
For models with external connection only

FM 880 FPEX (Rückseite)

Note that the external probe can measure and the module can display up to +110^ (230^) but only if the module itself is kept at a temperature below +50^ (122^) .

TECHNISCHE DATEN * Digital-Temperature

Temperaturebereich: -10^ bis +110^ (-14^ bis 230^)

Strom : 10μA (durchschnittlich)

Messzyklus:1 Sek.oder 10 Sek

Temperatureinstellpunkte: 1^ (1^) Stufen

Betriebsspannung : 1,5V GS (Min. 1,25V, Max 1,65V)

TemperaturmeBgenaugkeit:

+/-1,5°C fur 0°C bis 50°C (+/-3°F fur 32°F bis 122°F) +/°C (+/4°F) für den rechtlichen Bereich

4.2-C (17-17) for the reaction between Beryllite and Batteryite: LR 44 Knopfzele

Batterielebensdauer : 1 Jahr

Betriebstemperatur des Modus : -5°C bis +50°C (23°F bis 122°F) Aufbewährungstemperatur : -20°C bis +60°C (0°F bis 140°F)

BETRIEB

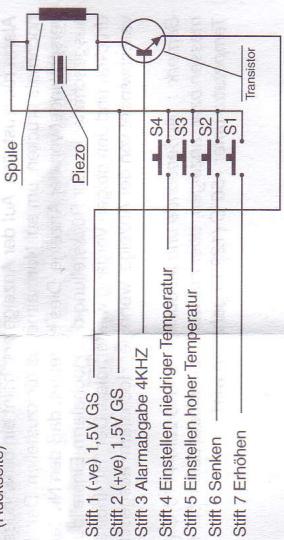

Zuordnung der Stitte NumfimMollstit Aasessnch 0

Nurstrut Modelie mit

ANALOGIQUE TEMPERATURE MODULE

STIFT 1 Negativ-Anschluss für 1,5V Batterie
STIFT 2 Positiv-Anschluss für 1,5V Batterie

STIFT3Alarmsignal

STIFT 4 Anzeiger der Niedertemperaturalarmeinstellung STIFT 5 Anziger der Niedertemperaturalmeinstellung

STIFT 5 Anlagen der Hochtemperatualarmeinstellung STIFT 6, Einfluss der Alarmtemperature durch Sonken der Temperature

STI 1-6 Einheiten der Alarmtemperatur durch Senften der Temperatureinstellziffer (-1°C)

STIFT 7 Einstellen der Alarmtemperatur durch Erhöhen der Tempera-

tureinstellziffern (+1^)

ALLGEMEINES

Sowohl Einstellung einer niedrigen, als auch hohen Temperatur ist möglich. Wenn die tatsächliche Temperatur auf den Hochtemperaturinstellpunkt ansteigt oder zum Niedertemperatureinstellpunkt sinkt, wird eine 4KHz Rechteckwelle am Stift 3 1 Minute abgegeben. Zur Ausschaltung des Alarms irgendenein der Schalter S1 bis S4 drücken. Der Alarm lautet nur, wenn der entsprechende Hoch- oder Niederalarm eingestellt worden ist.

EINSTELLLEN DES ALARMS

Zur Änderung des Niedergaben

stellmodus einszuschalten. Die Anzeige blink

Alarmeinstellpunkt um -1^ bei jedem Druck zu erhöhen. Oder S2 drücken, um den Alarmeinstellpunkt um +1^ bei jedem Druck zu senker S1 (oder S2) für schließlich Einstellen gedrückt halten. S4 nochmals drücken, um den Niedertemperaturalarm modus einzuschalten. Der "LO"-Indikator erscheint auf der Anzeige, wodurch angezeigt wird, dar der Niederalarm jetzt in Betrieb ist. Zur Änderung des Hochalarmeinstellpunkt S3 drücken, um den Einstellmodus einzuschalten. S1 oder S2 drücken, um Niederalarminstellpunkt zu ändern. S3 nochmals drücken, um den Hochtemperaturalarmmodus einzuschalten. Der "HI"-Indikator erscheint auf der Anzeige.

RÜCKSTELLEN DES ALARMS

stellmodus einzuschalten. Dann S1 und S2 gleichzeit drucken, um den Alarm-rückstrassen. Auf der Apparate erbracht ein blichkorde [ ] - S4.

Alarm Rückzustellen. Auf der Anlage erschieft ein bilenkendes [-]. S4 nochmais drücken, um auf Normalmodus Rückzustellen. Der "LO" - Indikator

nochmal drucken, um auf Normalmoulds Rückzustellen. Der EO^ -Indikatorverschwindet von der Anzeije. Dies bedeutet, daß den Niederalarm.

ausgeschaftet ist. Zur Rückstellung des Hochalarm-Einstellpunkt S3

drucken und den obigen Vorgang wiederholen. Der "HI"-Indikator

verschwindet von der Anzeige, wenn der Hochalarm ausgeschelt wird.

10

Zur Rückstellung des Niederalarmeinstellpunkt S4 e
Bemerk : Aufsensonde und Modul können bisher nicht besonk krii, angesen , aber purwerten des Mod
messen bzw. anzeiger, aber nur wern hi das mood Temperatur unter +50^ (122^) gehalten wir.
